腰輪流量計開始安裝前，特別是安裝在新管路或經維修后的管路上時，*先應清掃管路，去除所有堆積的雜物和焊渣、鐵銹等。在清掃管路操作期間，應拆下流量計以免測量部件的嚴重損壞。

1、腰輪流量計的安裝方式

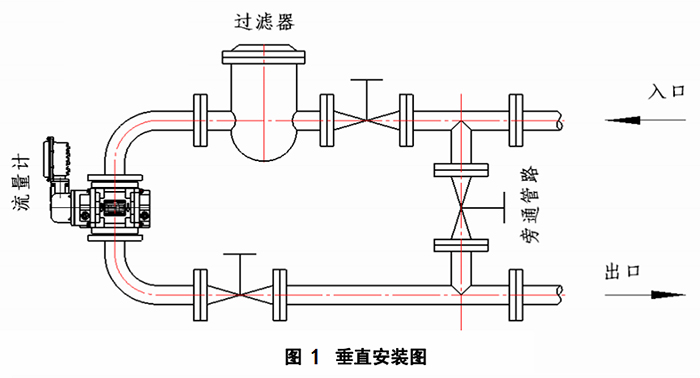

a、垂直安裝(見圖1)：當垂直安裝時，氣體進口端須在上方，氣流由上向下流動，即上進下出。本公司建議用戶盡可能采用垂直安裝方式，這樣安裝有助于轉子對臟物的自潔能力。

b、水平安裝(見圖2)：水平安裝時，流量計進出口端軸線應不低于管道軸線，以防止氣體中的雜質滯留在流量計內，影響正常運轉。同時應使流量計法蘭與過濾器法蘭直接對接。

c、關于流向：現場安裝時，應按流量計箭頭指示流向安裝。

d、無論垂直安裝或水平安裝，都必須使傳感器內的轉子軸處于水平位置。

2、腰輪流量計的安裝

a) 流量計周圍不得有強外磁場干擾和強烈的機械振動。安裝前應根據使用要求審核使用環境條件。

b) 應正確吊裝流量計，吊裝設備的安全載荷及防護措施應符合有關規定。嚴禁在流量積算儀處用繩拴結起吊儀表。

c) 流量計上游須安裝相應規格且合格的過濾器并定期清洗。實踐證明，安裝合適的過濾器，是流量計減少故障和延長使用壽命的有效途徑。為了便于維護，過濾器應配有差壓計。

d) 室外安裝流量計時，上部應有遮蓋物以防雨水浸蝕和烈日曝曬而影響流量計使用壽命，安裝場所應有足夠的檢查和維修空間。

e) 為不影響流體正常輸送，可安裝旁通管路。在正常使用時必須緊閉旁通管道閥門。

f) 流量計應與管道同軸安裝，并防止密封墊片和黃油進入管道內腔。

g) 防爆場所安裝時，流量計必須接地可靠，但不得與強電系統共用地線；在管道安裝或檢修時，不允許電焊系統的地線與流量計搭接。在任何情況下，用戶不得自行更改防爆系統電路元器件型號和規格、連接方式以及任意改動各引線接口，引入電纜的外徑為φ8mm～φ8.5mm，同時多余的引入孔應用堵塞封堵，應嚴格按照 GB3836.1～2 的有關要求進行操作；要打開流量積算儀前蓋時，必須先斷開外接電源。

h) 流量計投入運行時，應緩慢開啟閥門，逐步增加流速，以免瞬間氣流過強沖擊而損壞傳感器內的轉子。

3、腰輪流量計的安裝注意事項

a) 安裝流量計和測量管道時，應使管道應力引起的流量計變形為*小。

b) 務必確保工藝管道與流量計的連接同軸。

c) 防止墊圈或焊縫突入到管道內。

d) 該產品為防爆產品，安裝維修時應按有關防爆要求執行。

e) 安裝后運行前，必須加潤滑油。

f) 安裝流量計時，嚴禁在流量計出入口法蘭處直接進行電焊，以免損壞流量計內部零件。

g) 進行密封試壓時，應注意流量計壓力傳感器所能承受的*高壓力，以免損壞流量計壓力傳感器。
