分體式靜壓液位計用途

廣泛用于石油、海洋、水庫、河流、化工、冶金、電力、科研等企事業單位。

分體式靜壓液位計特點

1.使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。

2.直接投入式結構，安裝、使用方便，可適應很小的安裝空間。

3.準確度高，穩定性好。除進口原裝器已用激光修正外，還對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度穩定性好。

4.體積小，重量輕，一般無需安裝支架。無可動部件，零點、量程外部連續可調。

5.4～20mA DC標準電流信號輸出，二線制工作。

6.壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。

分體式靜壓液位計技術指標

適用介質：與316不銹鋼兼容的液體及半糊狀物。

量程：0～1～210M

準確度：0.25%F·S   0.5%F·S

過載能力：額定量程的3倍

零點溫度系數：小于0.02%/℃

滿程溫度系數：小于0.02%/℃

電源電壓：24V DC

使用溫度：-20℃～70℃

保存溫度：-40℃～100℃

輸出信號：兩線制4～20mA DC

結構材料：隔離膜片：316不銹鋼波紋膜片；傳感器外殼：1Grl8Ni9Ti不銹鋼

電纜：φ8聚氯乙烯六芯空心電纜

中繼箱：97×84×147環氧樹脂噴涂

過程連接：投入式：直角支架孔距50×50mm，孔徑φ5mm；直桿式：無螺紋或螺紋自選。螺紋式：M27×2、M20×1.5或螺紋自選；法蘭式：DN25或用戶自選。防腐式：直角支架孔距50×50mm，孔距φ5mm。

分體式靜壓液位計工作原理

當被測介質（液體）的壓力作用于傳感器時，壓力傳感器將壓力信號轉換成電信號。經歸一化差分放大和輸出放大器放大，*后經V/A電壓電流轉換器轉換成與被測介質（液體）的液位壓力成線性對應關系的4～20mA標準電流輸出信號。

分體式靜壓液位計選型表

分體式靜壓液位計安裝與接線

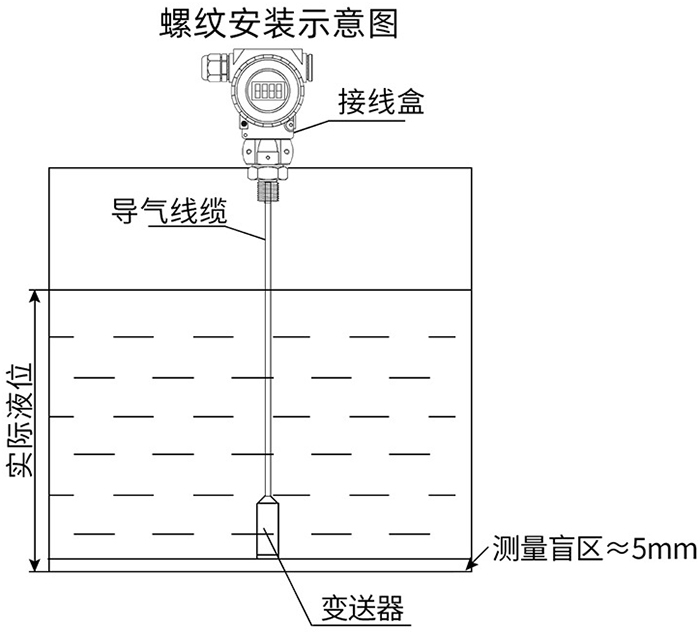

1.安裝

（1）一般要求：當測量一般介質時（如：水、輕質油），應使用節流型。當測量粘稠、易阻塞、易結晶介質時，應選用防阻塞型。

①變送器所配電纜長度，除用戶特殊說明外，一般比測量范圍長2m。

②變送器直接投入到容器中，即可正常工作。

（2）外形尺寸

2.接線方式

變送器的端子位于中繼箱內，電纜線從中繼箱的引線口接入。中間兩端子為24V DC輸入端，兩邊的兩端子為顯示表頭接線端子。

零點和量程調正：零點和量程調正電位器位于中繼箱內。校正時打開中繼箱蓋，即可進行調正，左邊的（Z）是調零點電位器，右邊的（R）是調量程電位器。

分體式靜壓液位計安裝使用注意事項

1.搬運和安裝變送器時應小心謹慎，避免元器件的移動和損壞，影響電路的性能。

2.變送器的本安導線不得與高壓電纜線一起敷設，導線長度應盡量縮短，導線的分布電感、分布電容及變送器的有效電感、有效電容之和，不得超過安全柵規定的額定值。

3.變送器設有接地螺釘，接地導線必須牢固，且接地電阻不大于2Ω。

4.維修時應切斷本安電路的電源，在非危險區進行檢修。

5.維修人員不得隨意更換電氣元件的規格、型號，有質量問題應立即與廠家聯系。

6.檢定周期，一般不超過三個月。用戶可根據實際需要自定檢定周期。
